Construção especial
Em logística não se trata apenas de transportar de A para B: cada indústria e cada setor apresenta os seus desafios específicos. Se os nossos produtos de série não satisfizerem plenamente as suas necessidades de transporte específicas, talvez seja aconselhável uma solução de construção especial.
Essas soluções combinam, por exemplo, uma zona de carga especial com uma unidade de propulsão de série. Exatamente como necessita para os seus processos de produção e logística. Com o objetivo de encontrarmos soluções de transporte à medida para aplicação industrial, aliamos uma engenharia e poder de inovação ambiciosos ao know-how em matéria de processos e produção de um dos maiores fornecedores a nível mundial no setor da logística interna.
As construções especiais são na Jungheinrich a rainha das disciplinas da orientação para o cliente. De acordo com o grau de adaptação do cliente e a quantidade de unidades, nós produzimos equipamentos especiais para os seus objetivos específicos, em séries Junior, produtos customizados ou produtos individuais. O mais importante, no entanto, é aquilo que pretende com a sua construção especial.
Eis algumas das nossas soluções de construção especial:

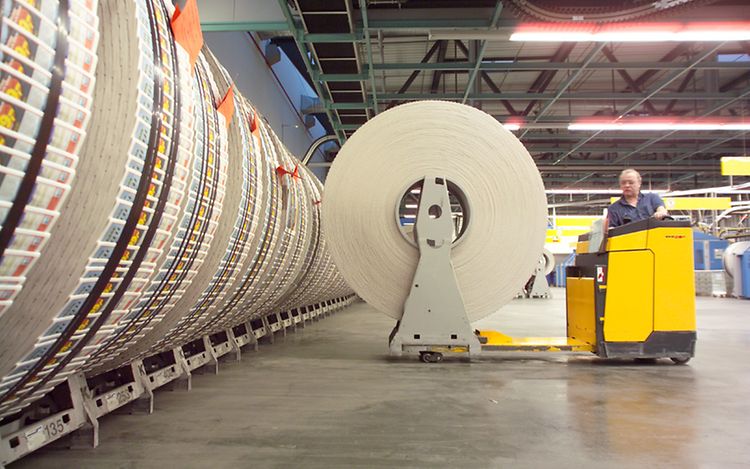

Impressão/Papel
A atividade
• Setor: papel
• Carga: rolos de papel
• Local de operação: acabamento de papel
• Equipamento: marcha com operador sentado, assento lateral e lugar de pé lateral, 3000 kg de capacidade de carga
A solução

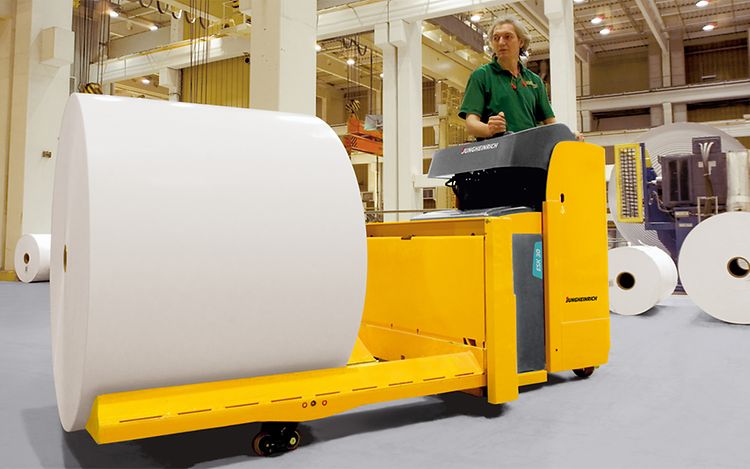

Transportador ESK 30 para rolos de papel
• Zona de carga com base prismática soldada
• Roletes de carga tandem sem travagem
• Comprimento/largura total: 2650/1200 mm
• Elevação: 125 mm
• Rolos de papel de 690 a 1510 mm de diâmetro

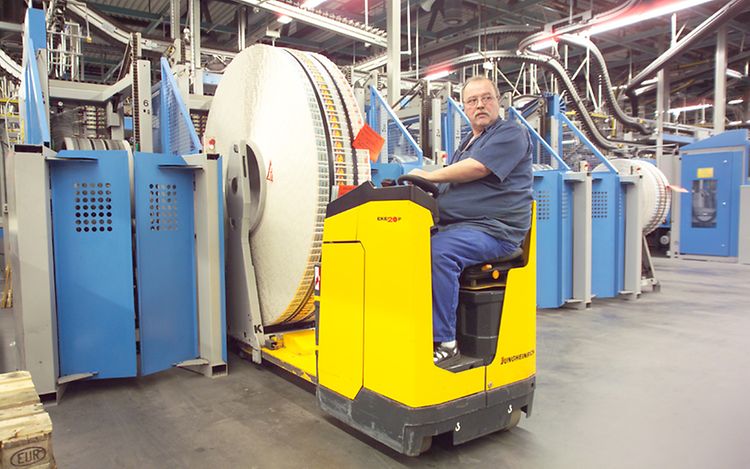

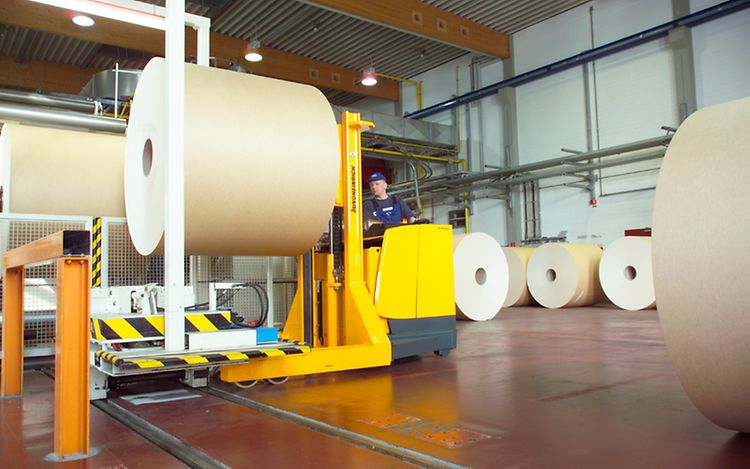

A atividade:
• Setor: editora
• Carga: rolos de impressão
• Local de operação: tipografia
• Equipamento: marcha com operador montado, assento lateral
• Capacidade de carga: 2000 kg
A solução:

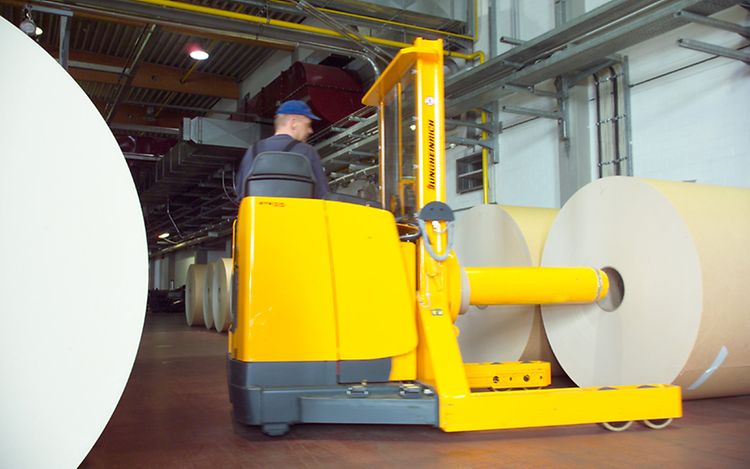

Transportador EKE 20 P para rolos de impressão
• Plataforma para alojamento do aparelho do rolo de impressão
• Mecanismo de bloqueio para uma condução segura nas curvas
• Posição confortável do assento, mesmo com distâncias de transporte mais longas
• Marcha lenta com uma deflexão do volante superior a 25°
• Desbloqueio da secção de carga apenas com o equipamento imobilizado

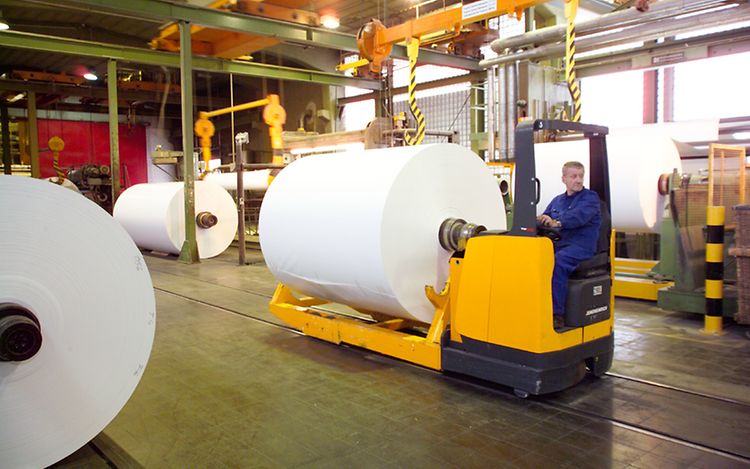

A atividade:
• Setor: papel
• Carga: rolos de cartão
• Equipamento: marcha com operador montado, assento lateral
• Capacidade de carga: 3500 kg

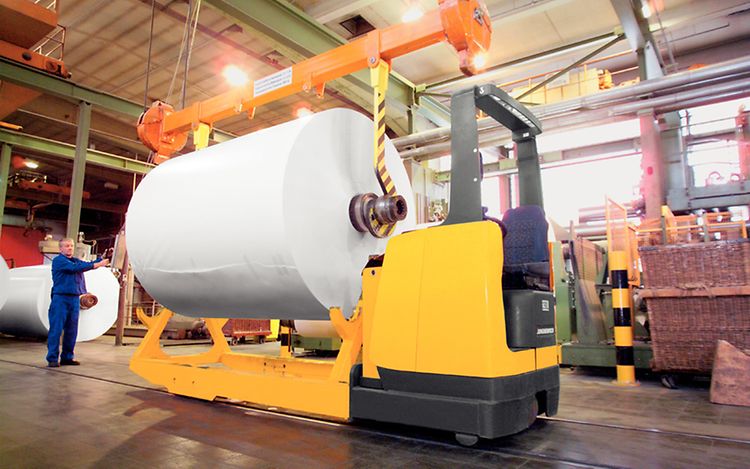

A solução:
Transportador ETB 35 para rolos de papel
• Mandril com possibilidade de rotação para ambos os lados e controlo remoto
• Rodas de carga de Vulkollan com travagem
• Comprimento total (incl. garfo): 2670 milímetros
• Largura total: 1740 milímetros
• Altura de elevação: 1550 milímetros
• Distância do centro de gravidade da carga: 675 milímetros
• Binário do mandril de suporte: 11 000 Nm
• Mastro de elevação simples
A atividade:
• Setor: papel
• Cliente: Scheufelen GmbH
• Carga: rolos de papel/Kapuns
• Local de utilização: tipografia
• Equipamento: marcha com operador montado, assento lateral
• Capacidade de carga: 6000 kg
A solução:
Transportador ETW 60 para rolos de papel
• Direção hidráulica
• Zona de carga como unidade flangeada
• Rodas de carga em Vulkollan (295x100 milímetros)
• Comprimento total (incl. garfo): 4100 milímetros
• Largura total: 1120 milímetros
• Recolha tipo bandeja

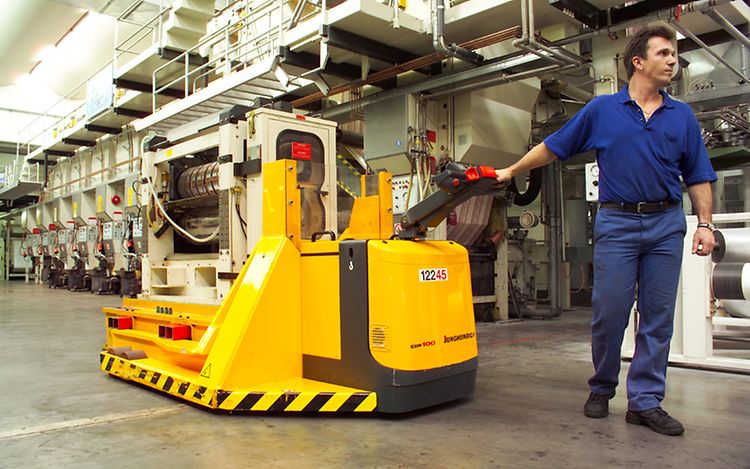

A atividade:
• Setor: indústria de embalagens
• Carga: ferramentas de impressão
• Local de operação: unidade de produção/fábrica
• Equipamento: operação com operador apeado, direção por timão, 7000 kg de capacidade de carga
A solução:

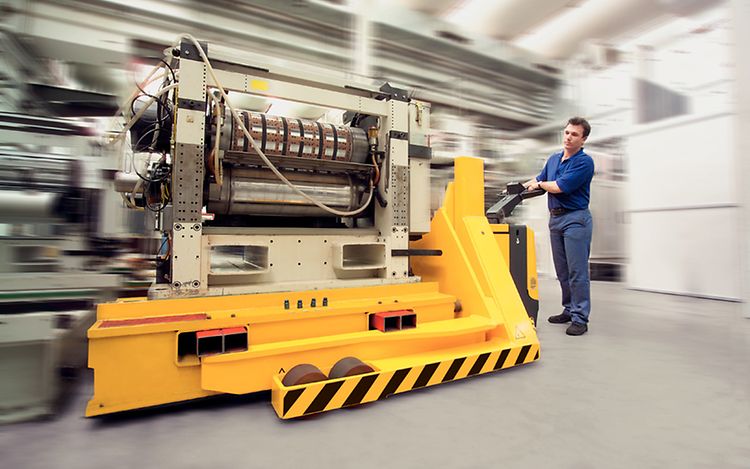

Empilhador de via larga EDB 100
• Secção de carga de via larga com monomastro soldado
• Corrediças de elevação com elementos de carga especiais soldados
• Desmultiplicação modificada da direção
• 4 rodas de carga Vulkollan (sem travagem)
• Velocidade de marcha com carga: 3,5 km/h
Indústria

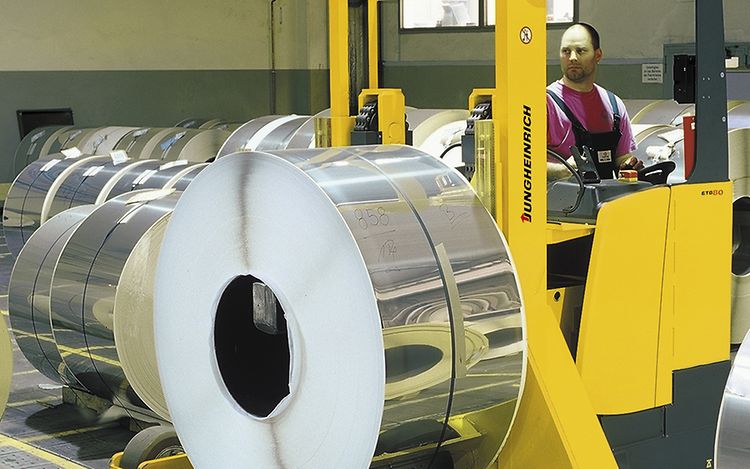

A atividade:
• Setor: fabrico de chapa de aço
• Carga: rolos de chapa de aço (bobinas de aço)
• Local de operação: armazém/unidade de produção com placas de aço
• Equipamento: marcha com operador montado, assento lateral
• 8000 kg de capacidade de carga
A solução:
Transportador ETB 80 para rolos
• Recolha do mandril
• Dispositivo de recolha de carga alargado
• Zona de carga como unidade flangeada
• Mastro simples
• Espelho para posicionamento exato do mandril
• Porta de entrada, proteção contra colisão em aço, prancha reforçada
• Pneus especiais

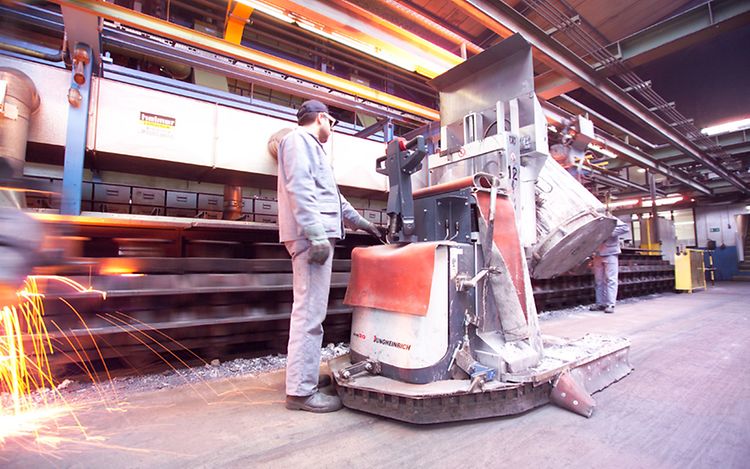

A atividade:
• Setor: siderurgia:
• Carga: fundição de aço em cadinhos
• Local de operação: fundição
• Equipamento: operação com operador apeado, dispositivo basculante
• Capacidade de carga: 2000 kg
A solução:

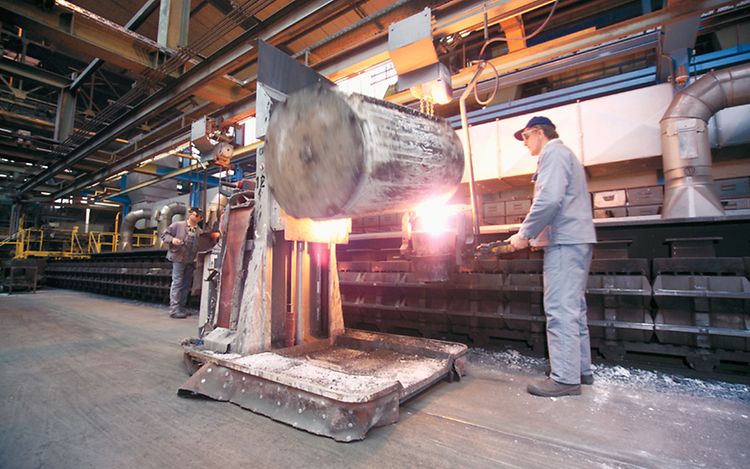

Transportador EDB 20 para cadinhos
• Revestimento total bastante resistente ao calor
• Coroa rotativa para uma inclinação suave do cadinho
• Direção suave por timão elétrico para operação com operador apeado
• Ampliação do braço da roda para a estabilidade máxima
• Barra de rodapé a toda a volta para uma distância de segurança em relação ao contorno do equipamento
• Tabuleiro de recolha de material fundido derramado com enchimento de areia
A atividade:
• Setor: fornecedor da indústria automóvel
• Carga: ferramentas para conversor térmico
• Local de operação: unidades de produção
• Altura de elevação mínima: 1500 mm
• Capacidade de carga: 7500 kg com o centro de gravidade da carga a 1200 mm
A solução:

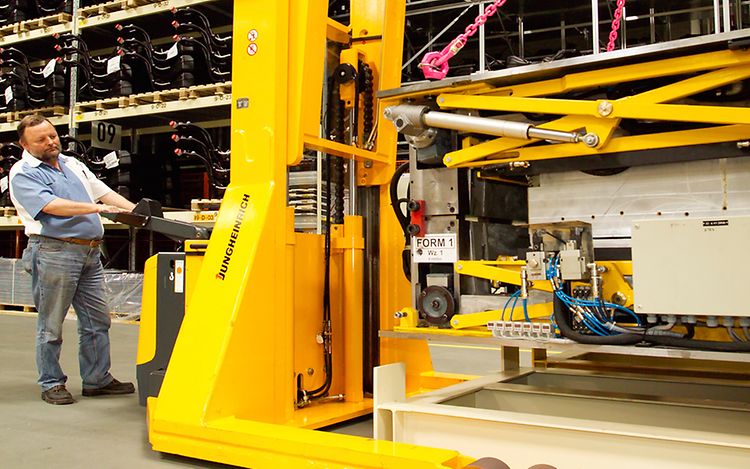

Timão de guindaste EDB 135
• Acionamento: ED
• Timão de guindaste giratório
• Regulação lateral do timão através do cilindro hidráulico de ação dupla
• Rodas de carga Vulkollan em versão tandem
• Mastro de elevação simples
• speedCONTROL

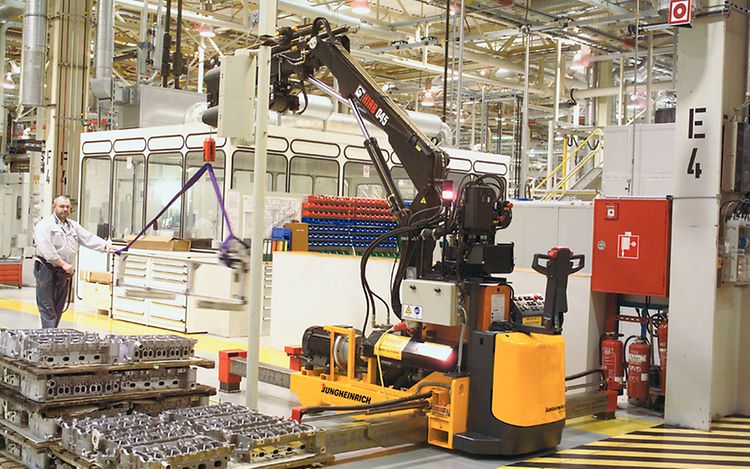

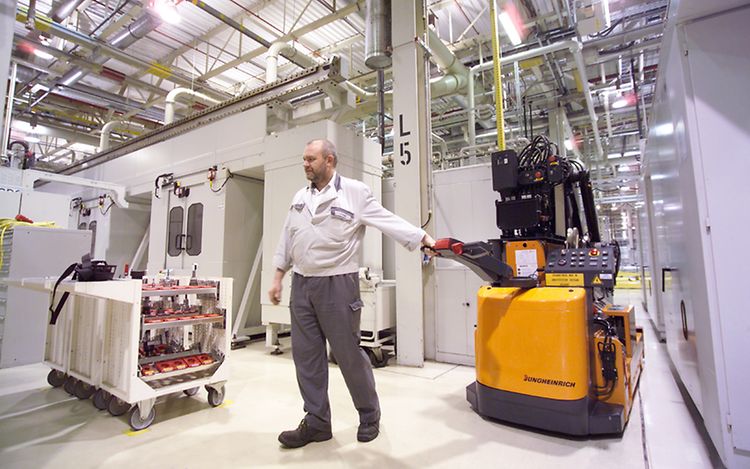

A atividade:
• Setor: construção de máquinas
• Carga: ferramentas/peças
• Local de operação: fabrico
• Equipamento: operação com operador apeado
• Capacidade de carga: 600 kg
A solução:
Guindaste móvel EDK 06
• Altura extensível até 7200 milímetros
• Módulo de tração com motor de corrente contínua (alimentado a bateria)
• Comando do guindaste por meio de um motor de corrente trifásica (ligação à rede elétrica)
• Braço telescópico com pés de apoio hidráulicos
• Possibilidade de comando do guindaste via rádio

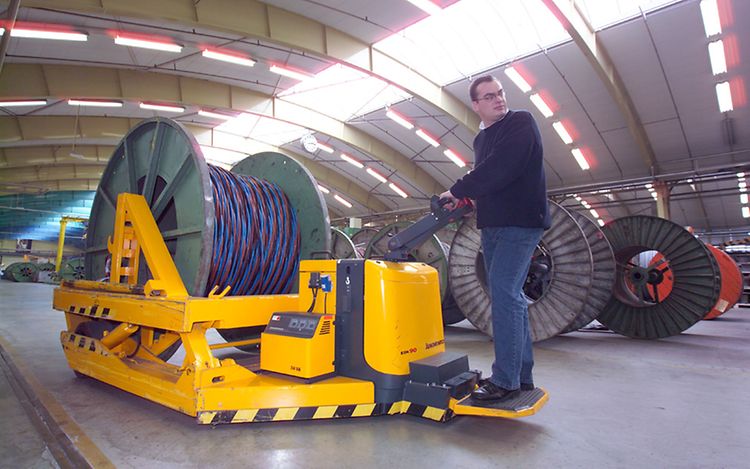

A atividade:
• Setor: fabrico de cabos
• Carga: bobinas de cabos de diferentes dimensões
• Local de operação: unidade de produção
• Equipamento: versão com operador sentado/operador apeado, carregador integrado
• Capacidade de carga de 9000 kg
A solução:

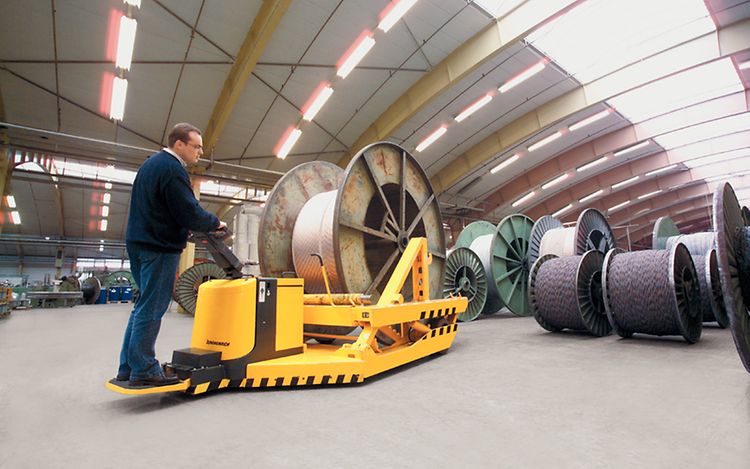

Transportador de vigas EDK 90
• Zona de carga como unidade flangeada
• Plataforma dobrável para cima
• Elevação da carga acima do solo
• Rolamento de apoio para o desenrolamento da bobina de cabos
• Retenção do dispositivo de elevação por lingueta de fecho
• Comprimento total (incl. garfo): 3405 milímetros
• Largura total: 2025 milímetros
A atividade:
• Setor: indústria do mobiliário
• Carga: bloco de madeira
• Local de operação: estação de corte/armazém
• Equipamento: marcha com operador montado, assento lateral
• Capacidade de carga: 2000 kg
A solução:

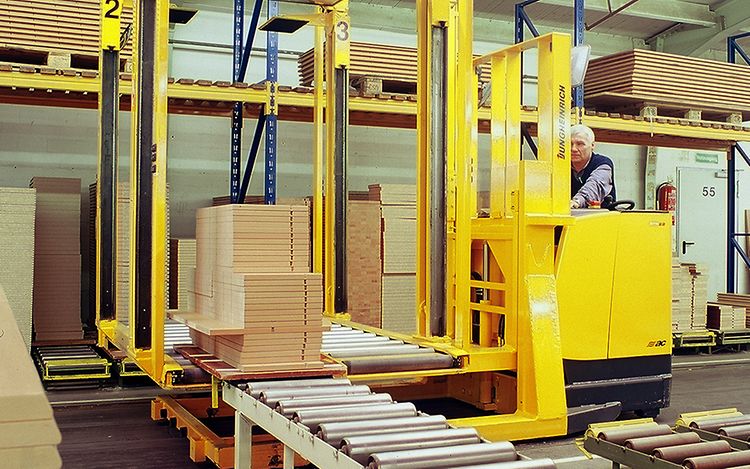

Unidade de carga com tapete rolante ETW 22
• Chassis com 8 rodas individuais
• Plataforma hidráulica para a elevação, descida e rotação da carga
• Dois tapetes rolantes de acionamento independente
• Retentor hidráulico (telescópico)
• Comprimento total (incl. garfo): 4025 milímetros
• Largura total: 1750 milímetros

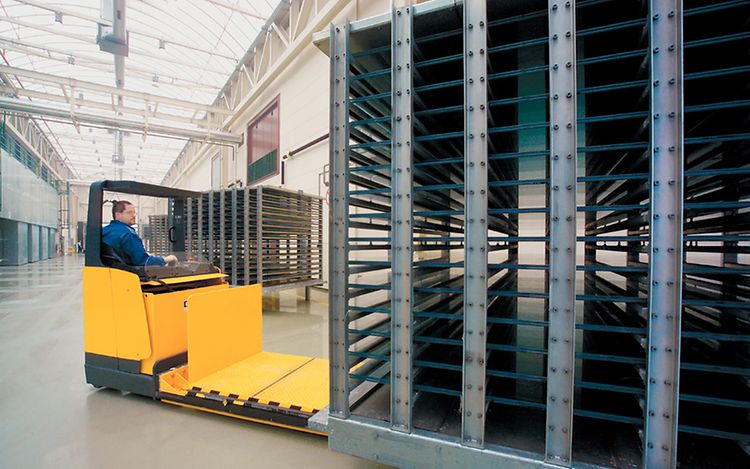

Indústria química/farmacêutica

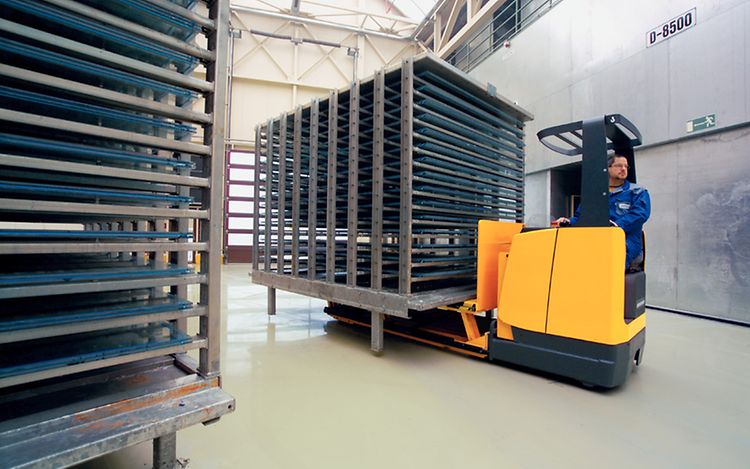

A atividade:
• Setor: indústria química
• Carga: chapas acrílicas
• Local de operação: altos-fornos
• Equipamento: marcha com operador sentado, assento lateral
• Capacidade de carga: 10 000 kg
A solução:
Carro de plataforma ETH-P 100
• Altura de entrada: 310 - 490 mm
• Comprimento total (incl. garfo): 4650 milímetros
• Largura total: 1120 milímetros
• Elevação: 300 milímetros
• Comprimento da plataforma: 3100 mm
• Rolos de elevação encapsulados
• Molas de tração para aceleração da descida
Automotive
A atividade:
• Setor: indústria automóvel
• Carga: automóveis de diversos modelos
• Local de operação: por exemplo, oficina de protótipos
• Equipamento: marcha com operador apeado, alojamento especial para eixos de automóveis, excelente manobrabilidade
A solução:

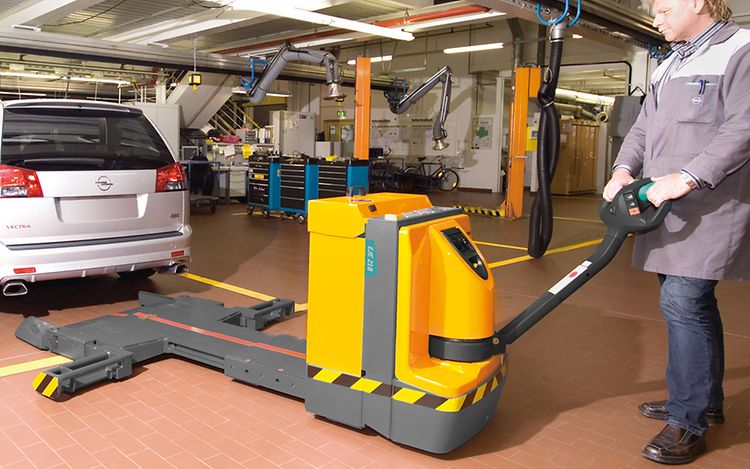

Transportador EJE 218 para automóveis
• Secção de carga especial com dispositivo de encaixe
• Sistema telescópico para adaptação a qualquer modelo de automóvel a transportar
• Possibilidade de rotação em torno do eixo o automóvel devido às rodas de rodas de carga rotativas
Bebidas

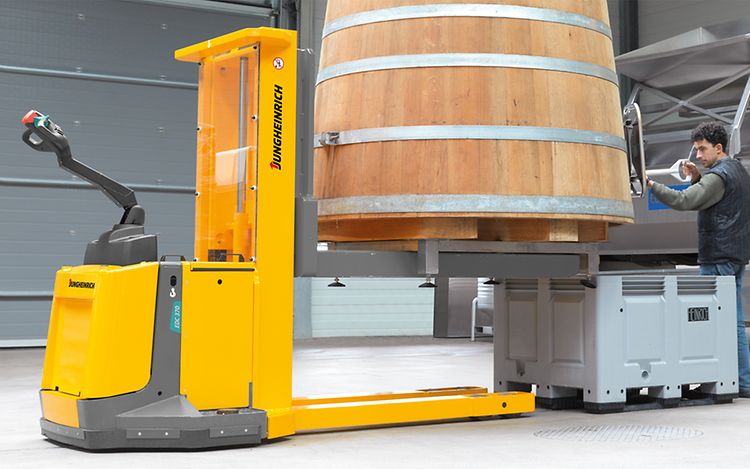

A atividade:
• Setor: bebidas
• Carga: plataformas de carga com tonéis de vinho
• Local de operação: adegas
• Equipamento: marcha com operador apeado sem plataforma, direção por timão, 8000 kg de
capacidade carga
A solução:
Stacker EDC 370
• Comprimento do garfo: 2000 mm
• Chassis reforçado
• Secção de carga especial reforçada • Mastro de elevação simples
• Secção transversal do garfo de caixa (perfil externo): a = 140 mm, p = 30 mm, e = 230 mm
Aeroporto

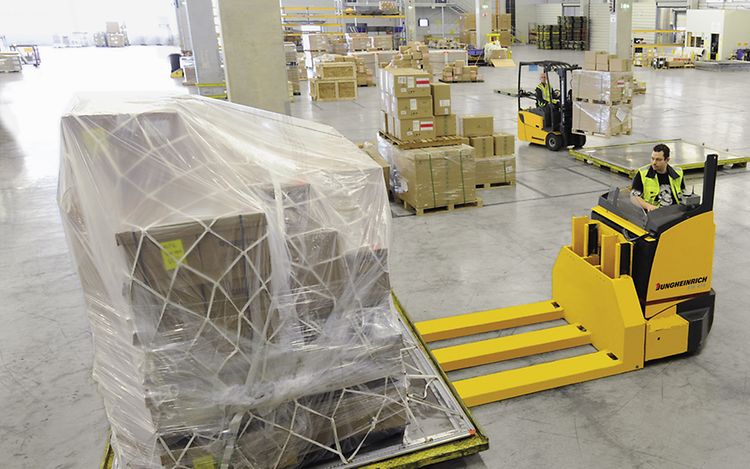

A atividade:
• Setor: logística aeroportuária
• Carga: caixas de carga
• Local de operação: aeroporto
• Equipamento: marcha com operador sentado, assento lateral
• Capacidade de carga: 7500 kg
A solução:
Porta-paletes manual ETE 475
• Comprimento do garfo: 3000 mm
• Garfos triplos
• Travão magnético
• Extração da bateria de ambos os lados
• Pneus em Vulkollan
